板式换热器厂家有哪些类型

板式换热器厂家有哪些类型

作者:板式换热器 本文地址:http://www.xuanshengdianli.com/301.html 发布日期:2025-04-11 19:05:46 浏览次数:37

板式换热器厂家根据结构形式可分为框架式(可拆卸式)和钎焊式两大类,其优缺点如下:

一、类型

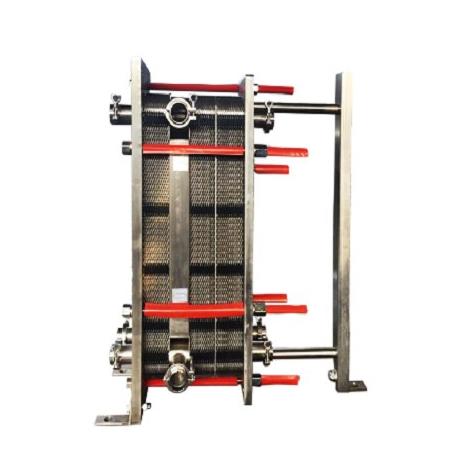

  1. 框架式(可拆卸式)板式换热器

    • 特点:由板片、密封垫片、固定压紧板、活动压紧板、夹紧螺栓等部件组成,板片组可拆卸清洗或更换。

    • 应用:适用于需要频繁维护或介质易结垢的工况。

  2. 钎焊式板式换热器

    • 特点:板片组通过真空钎焊工艺焊接成整体,密封性能优异,无需垫片。

    • 应用:适用于高温、高压或对密封性要求极高的工况(如制冷系统)。

    板式换热器厂家有哪些类型

二、优点

  1. 高效换热

    • 波纹状板片设计增强流体湍流,传热系数比管壳式换热器高3-5倍,热回收率可达90%以上。

  2. 结构紧凑

    • 单位体积内换热面积大(是管壳式的2-5倍),占地面积小,重量轻(仅为管壳式的1/5左右)。

  3. 灵活性强

    • 可通过增减板片数量调整换热面积,适应不同工况需求;板片排列方式可灵活组合。

  4. 维护方便

    • 框架式换热器可拆卸清洗,钎焊式换热器无垫片老化问题,使用寿命长。

  5. 成本低

    • 采用标准化板片,冲压加工批量生产,价格比管壳式换热器低40%-60%。

三、缺点

  1. 承压能力有限

    • 框架式换热器承压一般不超过2.5MPa,钎焊式换热器承压稍高,但仍低于管壳式换热器。

  2. 易堵塞

    • 板片间通道狭窄(2-5mm),含颗粒或纤维的介质易堵塞,需定期清理。

  3. 密封性要求高

    • 框架式换热器依赖橡胶密封垫,垫片老化或安装不当易泄漏;钎焊式换热器焊接质量要求高。

  4. 流体阻力大

    • 板间通道复杂,流体阻力比管壳式换热器大,处理量相对较小。

  5. 温度限制

    • 密封垫片耐温性限制介质温度(一般不超过180℃),钎焊式换热器可承受更高温度,但成本增加。

四、适用场景对比


类型优势场景劣势场景
框架式需频繁清洗、介质易结垢、中小型换热系统高压、高温、大流量工况
钎焊式高温、高压、对密封性要求极高的工况(如制冷、化工)需频繁维护、介质易堵塞的工况


五、选型建议

  • 需灵活调整换热面积:优先选择框架式换热器。

  • 高温高压或密封性要求高:优先选择钎焊式换热器。

  • 介质易结垢或含颗粒:需加强过滤或选择耐堵塞的板片形式(如大角度波纹板)。

  • 成本敏感项目:框架式换热器初期投资低,但需考虑长期维护成本;钎焊式换热器初期投资高,但运行维护成本低。
