板式换热器设计特点是什么

板式换热器设计特点是什么

作者:换热器 本文地址:http://www.xuanshengdianli.com/307.html 发布日期:2025-07-07 08:43:13 浏览次数:3

板式换热器设计以高效换热为核心,通过波纹板片、模块化结构及灵活组装实现紧凑布局与低热损失,同时兼顾易维护性和经济性,但在承压、耐温及防堵塞方面存在一定限制。以下是其具体设计特点:

一、高效传热设计

  1. 波纹板片强化湍流
    板片表面压制成人字形、水平平直或瘤形波纹,构成复杂流道。流体在低流速(雷诺数Re=50~200)下即可形成旋转三维流动,破坏边界层,显著降低液膜热阻。传热系数可达16720 W/(m²·K)(水-水工况),是管壳式换热器的3~5倍。

  2. 薄板设计降低壁面热阻
    板片厚度仅0.4~0.8mm,远小于管壳式换热器的管壁厚度(2.0~2.5mm),进一步减少热传导阻力。

二、紧凑轻量化结构

  1. 高密度换热面积
    单位体积内换热面积达250 m²/m³,是管壳式的2~5倍。相同换热量下,占地面积仅为管壳式的1/5~1/8,且无需预留管束检修空间。

  2. 模块化可拆卸设计
    由框架、压紧螺栓、板片及密封垫片组成,板片通过垫片密封形成交替流道。框架式结构支持快速拆装,便于增减板片或调整流程组合。

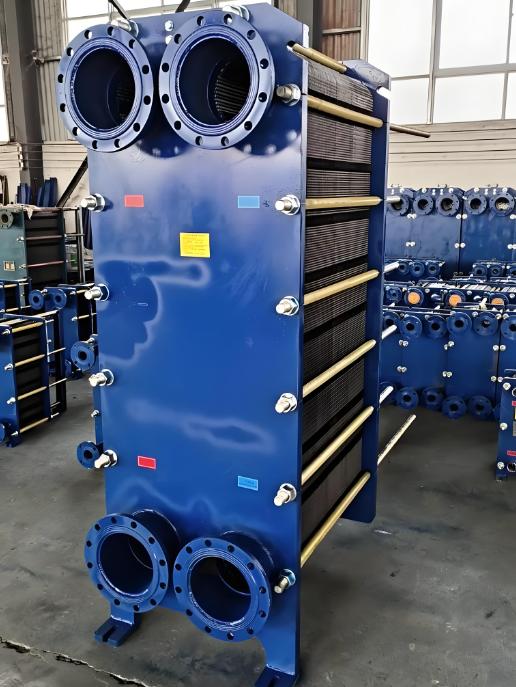

板式换热器设计特点是什么

三、灵活适应工况变化

  1. 换热面积与流程可调
    通过增减板片数量或改变板片排列顺序,可灵活调整换热面积和流体流程(如串联、并联或混合流程),适应不同工况需求。

  2. 多介质换热能力
    设置中间隔板即可实现多种介质(如加热、杀菌、热回收)在同一设备中换热,减少设备占地和操作复杂度。

四、低热损失与节能性

  1. 外壳板暴露面积小
    仅传热板的外壳板暴露于大气中,热损失仅约1%,无需额外保温层,而管壳式换热器热损失可达5%~10%。

  2. 高对数平均温差
    冷热流体多采用并流或逆流流动方式,温差修正系数通常在0.95左右,对数平均温差大于管壳式换热器,末端温差可低至1℃(水-水换热),而管壳式需6~7℃。

五、易维护与长寿命

  1. 可拆卸清洗设计
    松动压紧螺栓即可松开板束,卸下板片进行机械清洗,尤其适合需要频繁清洗的工况(如含颗粒介质)。

  2. 耐腐蚀材料选择
    板片多采用不锈钢(如304、316L)或钛合金,密封垫片选用丁腈橡胶、乙丙橡胶等耐腐蚀材料,延长设备寿命。

六、经济性与生产优势

  1. 材料消耗低
    板片每平方米金属消耗量约8kg,仅为螺旋板式换热器的40%,管壳式的20%以下。

  2. 标准化批量生产
    板片通过冲压加工成型,标准化程度高,生产周期短,成本较管壳式换热器低40%~60%。

七、设计局限性

  1. 承压与耐温限制
    密封垫片材质(如合成橡胶、压缩石棉)限制工作温度不超过250℃,最高工作压力一般不超过2.5MPa。

  2. 易堵塞风险
    板间流道间隙仅2~5mm,对含固体颗粒或纤维的介质需加装过滤器,或选择大间隙板片(如6mm以上)。

  3. 压力损失较大
    流道曲折导致流体阻力增加,压力损失较光滑管高,需优化流道设计以平衡传热与压降。
