换热器的结构影响换热效率吗

换热器的结构会显著影响换热效率，其设计合理性直接决定了热量传递的速率和效果。以下是结构对换热效率影响的具体分析：

一、核心结构参数的影响

1. 换热面积

• 面积越大，效率越高：换热面积是热量传递的直接载体。例如，管壳式换热器通过增加管束数量或采用翅片管（如圆形、椭圆形翅片）可显著扩大换热面积，使空气侧换热系数提升至光管的10倍，从而强化传热。

• 案例：板翅式换热器通过金属板与翅片的交错布置，实现比表面积达3000m²/m³，传热系数为普通管壳式的数倍。

2. 流道设计

• 板式换热器采用人字形波纹板片，使流体在低速下达到湍流状态，传热系数大幅提升。

• 螺旋板式换热器通过螺旋流道强制流体掺混，强化传热效果。

• 湍流增强传热：合理的流道设计可减少流动死角，增加流体扰动。例如：

• 压降平衡：流道狭窄虽可提升流速，但会增加压降和能耗。例如，套管式换热器因流道狭窄，传热强度高，但体积小，不适合大规模生产。

3. 管程与壳程设计

• 管程数增加：通过在管箱内设置隔板，使流体多次往返通过管束（如多管程设计），可提高管内流速，但会增大压降。

• 壳程强化：安装折流板或肋片可迫使壳程流体横向冲刷管束，增强湍流。例如，管壳式换热器通过调整折流板间距，可优化流速与压降的平衡。

二、典型换热器结构的效率对比

1. 管壳式换热器

• 传热系数适中（壳程100W/(m²·K)，管程1000W/(m²·K)），但体积庞大，传热面积密度低（50~100m²/m³）。

• 通过设置折流板、肋片等可强化壳程传热。

• 结构：由管束、壳体、管板、折流板等组成，管程流体在管内流动，壳程流体在管外流动。

• 效率特点：

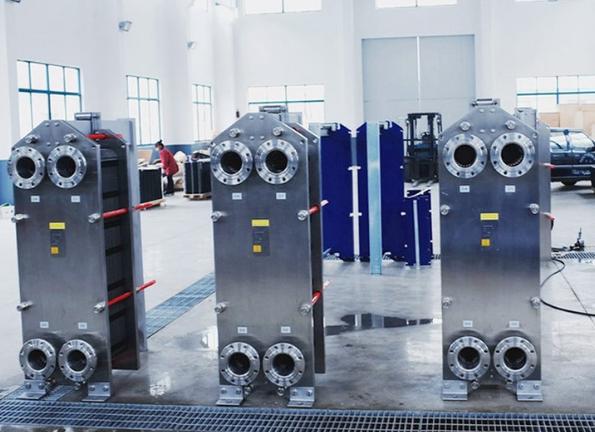

2. 板式换热器

• 传热效率高，占地面积小，但承压能力有限。

• 人字形波纹板片使流体在低速下达到湍流，传热系数显著高于管壳式。

• 结构：由高效传热波纹板片及框架组成，板片间形成流道，通过橡胶密封。

• 效率特点：

3. 翅片管式换热器

• 空气侧换热面积大，传热系数高（空气侧达300W/(m²·K)），是光管的10倍。

• 圆形管束布置紧凑，压降小，广泛应用于空冷设备。

• 结构：由翅片管束、进出口集箱等组成，翅片材质多为铝、铜。

• 效率特点：

三、结构优化对效率的提升案例

1. 螺纹管、波纹管的应用

• 特殊换热管（如螺纹管、波纹管）通过增强流体扰动，可显著提升换热效率。例如，波纹管换热器的总传热系数达水-水2000~3500W/㎡，汽-水2500~4000W/㎡。

2. 多壳程与多管程设计

• 通过增加壳程或管程数量，可提高流体流速，强化传热。例如，浮头式换热器通过可拆结构设计，便于清洗和检修，同时优化流体流动路径。

3. 紧凑式结构（如板翅式）

• 板翅式换热器通过波纹翅片形成连续掺混，破坏边界层，传热系数达500W/(m²·K)，是普通管壳式的数倍，广泛应用于航空、航天领域。
